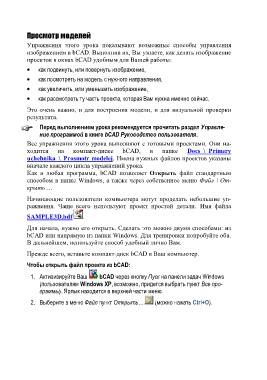

Просмотр моделей

Упражнения этого урока показывают возможные способы управления
изображением в bCAD. Выполнив их, Вы узнаете, как делать изображение
проектов в окнах bCAD удобным для Вашей работы:

     как подвинуть, или повернуть изображение,

     как посмотреть на модель с нужного направления,

     как увеличить, или уменьшить изображение,

     как рассмотреть ту часть проекта, которая Вам нужна именно сейчас.

Это очень важно, и для построения модели, и для визуальной проверки
результата.

     Перед выполнением урока рекомендуется прочитать раздел Управле-
     ние программой в книге bCAD Руководство пользователя.
Все упражнения этого урока выполняют с готовыми проектами. Они на-
ходится на компакт-диске bCAD, в папке Docs_\_Primery
uchebnika_\_Prosmotr modelej. Имена нужных файлов проектов указаны
вначале каждого цикла упражнений урока.
Как и любая программа, bCAD позволяет Открыть файл стандартным
способом в папке Windows, а также через собственное меню Файл \ От-
крыть….

Начинающие пользователи компьютера могут проделать небольшие уп-
ражнения. Чаще всего используют проект простой детали. Имя файла

SAMPLE3D.bdf .

Для начала, нужно его открыть. Сделать это можно двумя способами: из
bCAD или напрямую из папки Windows. Для тренировки попробуйте оба.
В дальнейшем, используйте способ удобный лично Вам.

Прежде всего, вставьте компакт-диск bCAD в Ваш компьютер.

Чтобы открыть файл проекта из bCAD:

 1. Активизируйте Ваш bCAD через кнопку Пуск на панели задач Windows
     (пользователям Windows XP, возможно, придется выбрать пункт Все про-
     граммы). Ярлык находится в верхней части меню.

 2. Выберите в меню Файл пункт Открыть… (можно нажать Ctrl+O).
