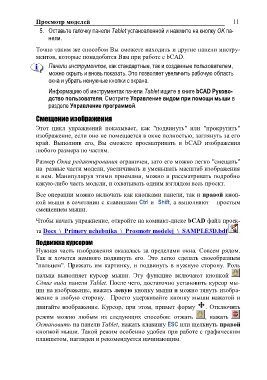

Просмотр моделей  11

5. Оставьте галочку панели Tablet установленной и нажмите на кнопку OK па-
    нели.

Точно таким же способом Вы сможете находить и другие панели инстру-
ментов, которые понадобятся Вам при работе с bCAD.

     Панели инструментов, как стандартные, так и созданные пользователем,
     можно скрыть и вновь показать. Это позволяет увеличить рабочую область
     окна и убрать ненужные кнопки с экрана.

Информацию об инструментах панели Tablet ищите в книге bCAD Руково-
дство пользователя. Смотрите Управление видом при помощи мыши в
разделе Управление программой.

Смещение изображения

Этот цикл упражнений показывает, как "подвинуть" или "прокрутить"
изображение, если оно не помещается в окне полностью, заглянуть за его
край. Выполнив его, Вы сможете просматривать в bCAD изображения
любого размера по частям.

Размер Окна редактирования ограничен, зато его можно легко "смещать"
на разные части модели, увеличивать и уменьшать масштаб изображения
в нем. Манипулируя этими приемами, можно и рассматривать подробно
какую-либо часть модели, и охватывать одним взглядом весь проект.

Все операции можно включать как кнопками панели, так и правой кноп-
кой мыши в сочетании с клавишами Ctrl и Shift, а выполняют – простым
смещением мыши.

Чтобы начать упражнение, откройте на компакт-диске bCAD файл проек-

та Docs_\_Primery uchebnika_\_Prosmotr modelej_\_SAMPLE3D.bdf .

Подвижка курсором

Нужная часть изображения оказалась за пределами окна. Совсем рядом.
Так и хочется немного подвинуть его. Это легко сделать своеобразным
"пальцем". Прижать им картинку, и подвинуть в нужную сторону. Роль

пальца выполняет курсор мыши. Эту функцию включают кнопкой
Сдвиг вида панели Tablet. После чего, достаточно установить курсор мы-
ши на изображение, нажать левую кнопку мыши и можно тянуть изобра-
жение в любую сторону. Просто удерживайте кнопку мыши нажатой и

двигайте изображение. Курсор, при этом, примет форму . Отключить

режим можно любым из следующих способов: отжать , нажать
Остановить на панели Tablet, нажать клавишу ESC или щелкнуть правой
кнопкой мыши. Такой режим особенно удобен при работе с графическим
планшетом, нагляден и рекомендуется начинающим.
